ATA 24 · SİSTEM DOSYASI 01

Elektrik
Sistemi

Üretimden dağıtıma, normal konfigürasyondan acil beslemeye A320neo elektrik mimarisinin sadeleştirilmiş eğitim özeti.

ANA AC
115 V · 400 Hz
ANA DC
28 V
NORMAL KAYNAK
2 × Motor jeneratörü
YEDEK KAYNAK
APU / EXT PWR / EMER GEN
01SYSTEM OVERVIEW
GENEL BAKIŞ

Önce AC üretilir,
sonra DC’ye dönüştürülür.

A320neo’nun elektrik ağı, normalde her motorun kendi jeneratörüyle ilgili AC bus’ı beslediği iki kanallı bir mimaridir. Transformer Rectifier üniteleri AC gücü 28 V DC’ye çevirir. Bus tie kontaktörleri gerektiğinde sağlam kaynağın iki tarafı da beslemesine imkân verir.

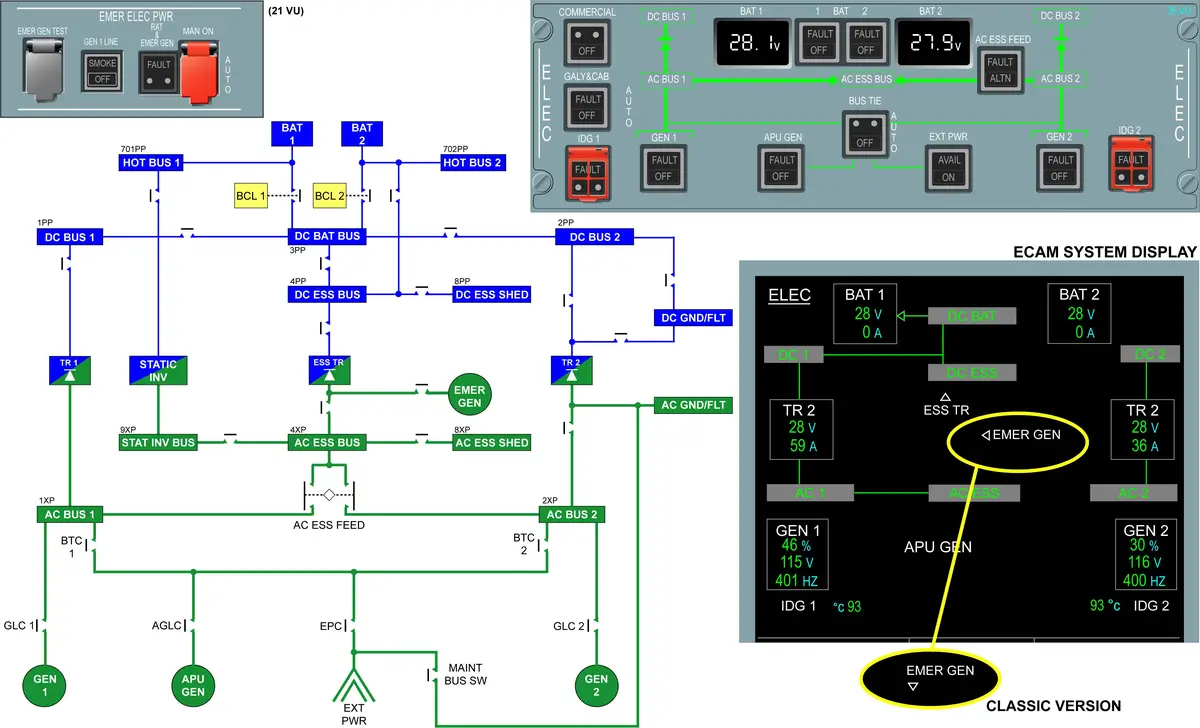

ŞEMA 24-01

A320 elektrik güç üretimi ve dağıtımı

GEN · AC/DC BUS · TR · BAT
Airbus A320 elektrik sisteminde jeneratörler, AC ve DC buslar, transformer rectifier üniteleri, bataryalar, acil jeneratör ile ELEC paneli ve ECAM sayfasını gösteren şema
Airbus A320 · Elektrik güç üretimi ve dağıtımı Kaynak: AviationHunt · ATA 24 ↗

Şema açıklamaları

GEN 1 / 2 · APU GEN
Motor ve APU tahrikli ana AC jeneratörleri
EXT PWR
Yerde kullanılan harici elektrik beslemesi
AC BUS 1 / 2
Ana alternatif akım dağıtım baraları
DC BUS 1 / 2
Ana doğru akım dağıtım baraları
TR 1 / 2 · ESS TR
AC gücü 28 V DC'ye çeviren transformer rectifier üniteleri
BAT 1 / 2 · DC BAT BUS
Bataryalar ve batarya besleme barası
AC/DC ESS BUS
Kritik yükler için ayrılmış essential baralar
EMER GEN / RAT
Ana kaynak kaybında acil elektrik üretimi

Şema eğitim amacıyla sadeleştirilmiştir; kontaktörlerin tamamını, konfigürasyon varyasyonlarını ve tüm tüketicileri göstermez.

HAP BİLGİLER

Sistemi altı adımda oku

FCOM-BENZERİ ÖZGÜN ÖZET
01 · NORMAL

İki jeneratör, iki ana AC bus

Normal uçuşta GEN 1, AC BUS 1’i; GEN 2 ise AC BUS 2’yi besler. Kanallar ayrı çalışır, bus tie mantığı yedeklilik sağlar.

02 · ÖNCELİK

Tek bir dış kaynak aynı anda

APU jeneratörü veya harici güç, uygun ve seçili olduğunda ana AC ağı besleyebilir. Kaynak önceliği ve kontaktör mantığı otomatik yönetilir.

03 · DÖNÜŞÜM

TR üniteleri AC’yi DC’ye çevirir

TR 1 ve TR 2 ana DC bus’ları; ESS TR ise gerekli konfigürasyonda DC ESS BUS’ı besler.

04 · ESSENTIAL

Kritik yükler ayrı tutulur

AC ESS ve DC ESS bus’lar, kaynak kayıplarında uçuşun emniyetle sürdürülmesi için gerekli seçilmiş tüketicileri besler.

05 · ACİL

Emergency Generator devreye girer

Ana AC kaynaklarının kaybında RAT’ın desteklediği hidrolik güç üzerinden EMER GEN, essential ağı besleyebilir. Geçişte bataryalar köprü görevi görür.

06 · İZLEME

ECAM kaynağı ve bus durumunu gösterir

ELEC sayfası jeneratör, bus, kontaktör, TR ve batarya durumlarını sunar; arızalar ECAM uyarı mantığıyla mürettebata iletilir.

ENERGY FLOW

Kaynak sıralaması

SOURCE → DISTRIBUTION → LOAD
  1. 1
    KaynakGEN 1 / GEN 2 · APU GEN · EXT PWR · EMER GEN
  2. 2
    Koruma ve kontaktörlerGerilim, frekans ve bağlantı uygunluğu denetlenir.
  3. 3
    AC dağıtımAC BUS 1 / 2 ve AC ESS BUS
  4. 4
    DönüşümTR üniteleriyle 28 V DC üretimi
  5. 5
    DC ve essential yüklerDC BUS 1 / 2, DC ESS ve hot battery bus’lar
AKILDA KALSIN

Üç temel ilke

  • Üretim AC ağırlıklıdır.DC güç çoğunlukla TR üniteleri üzerinden elde edilir.
  • Dağıtım otomatik yeniden konfigüre olur.Amaç, sağlam kaynağı kullanılabilir kritik bus’lara ulaştırmaktır.
  • Bataryalar sürekli ana kaynak değildir.Başlatma, geçiş, acil durum ve hot bus beslemesinde kritik rol oynar.
Operasyonel sınır

Bu özgün şema ve özet yalnızca kavramsal eğitim içindir. Uçak konfigürasyonuna ait güncel FCOM/DSC, ECAM, QRH ve şirket prosedürlerinin yerini tutmaz.
